猫眼镭射纸制作工艺

业务QQ:800099284 | 2017-05-28 | 来源:深圳防伪-泛彩溢
防伪包装技术的日新月异,在牙膏、白酒及化妆品等产品的彩盒包装上出现了猫眼镭射图案,精美、细致,下面泛彩溢防伪说说猫眼镭射纸制作工艺。

  防伪包装技术的日新月异,在牙膏、白酒及化妆品等产品的彩盒包装上出现了猫眼镭射图案,精美、细致,不仅给产品带来了画龙点睛的作用,而且给人一种抽象美感。猫眼镭射图案的实现方式是猫眼镭射工艺,下面泛彩溢防伪说说猫眼镭射纸制作工艺

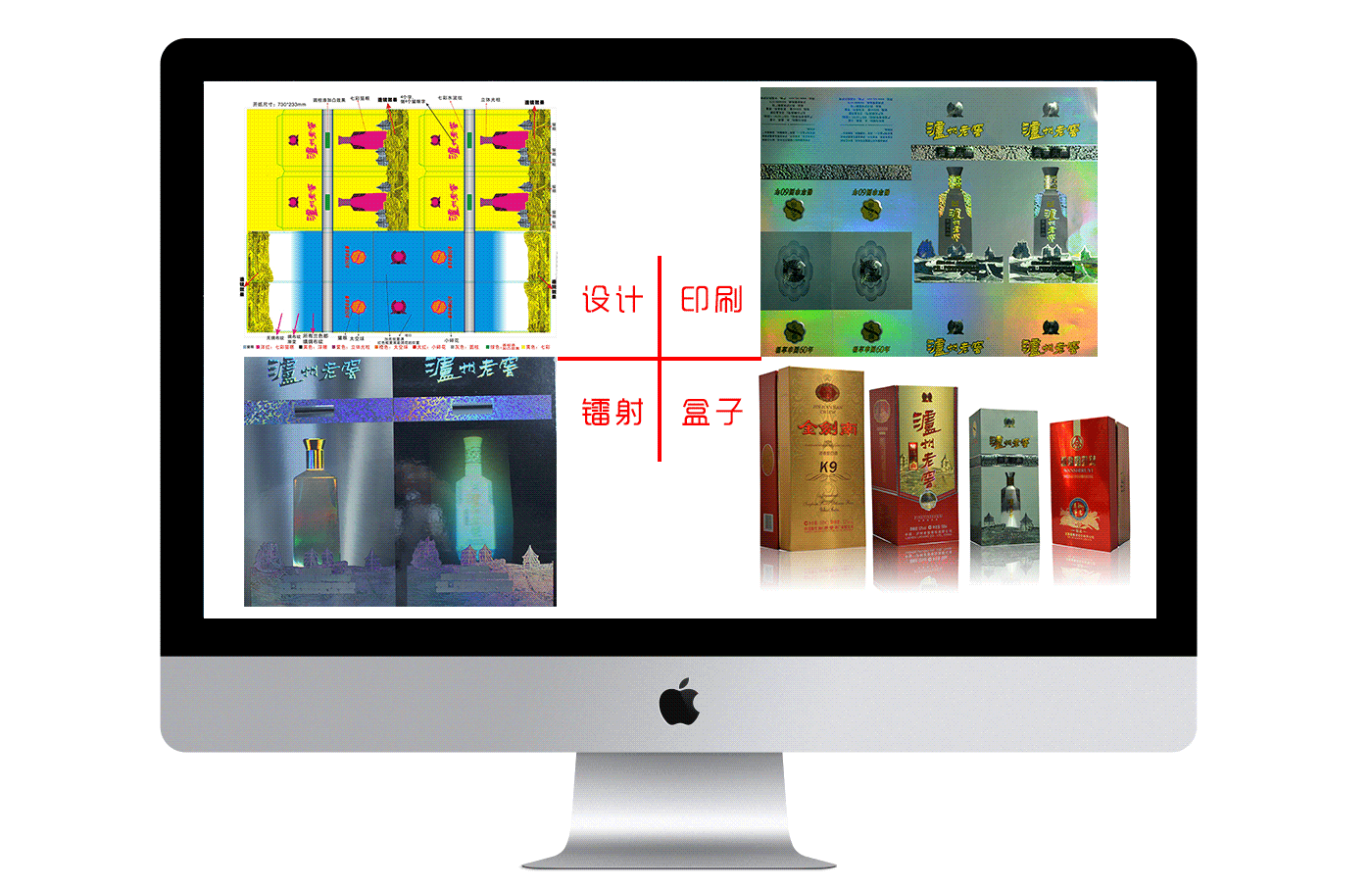

  要在彩盒包装上实现猫眼镭射效果,通常需要制作猫眼镭射纸。猫眼镭射纸的批量生产工序为:设计文件(相对的位置放不同图案),制作镭射模压版,机械模压镭射膜,透明镭射膜真空镀铝,镭射膜定位裱纸,镭射纸定位切平张等。

猫眼镭射纸制作工艺

  1.制作镭射模压版

  镭射模压版是特殊金属薄片经专门电铸而成,因其图案表层主要是电镀金属镍,所以在行业内又被称为镍版。

  目前,常用激光镭射雕刻技术完成镍板上图文信息的雕刻。通过激光发生器生成高能量的激光光束,利用点阵左右排列雕刻或矢量轮廓切割的模式对镍版进行局部照射,使其表面瞬间熔融,甚至气化,镍版表面的物质因发生化学和物理变化而显示出痕迹,进而按预先设计要求形成所需文字、符号和图案。激光光束聚焦后尺寸可从毫米精确至微米,加工过程热影响区域小,加工精细,可完成一些常规方法无法实现的效果。同时,激光镭射雕刻的过程由计算机自动控制,雕刻信息仅与设计内容相关,只要计算机雕刻系统能够识别设计图稿,就可将信息精确地还原在镍版表面,完成镭射图案的雕刻。

  考虑后道的定位切平张和印刷套印等加工工序,雕刻镍板时必须十字规线齐全,其叼口和拉规都设计有阶梯式箭标及裁切线,同时,还需刻入定位电眼能够识别的光标(通常采用类似磨砂效果的识别色条)。将雕刻好的镍版放在放大镜下检查,版面不能存在任何缺陷。

  镍版在使用过程中应十分小心,在擦版维护时不能发生任何微小碰撞,表面不能出现油污和水点溅射,否则只能报废。

  2.机械模压镭射膜

  镭射膜一般选择OPP和PET薄膜两种材料为基材。机械模压镭射膜是在高温下将镭射模压版直接压在涂有胶水的薄膜基材上,从而形成高低不平、大小不一的光折射点。

  镭射模压机主要由涂布胶水机组、UV模压机组组成。涂布胶水为第一道工序,一般采用凹印工艺进行涂布。涂胶层的厚度会直接影响猫眼的景深效果,涂胶层越厚,猫眼镭射图案的纵深感就越强烈。涂胶层厚度由产品设计决定,一般在0.15~0.30mm之间。随后进行UV模压工序,在不同波长的UV光照射下,镭射膜表面会呈现预先设计的图案。需要注意的是,机械模压镭射膜需控制好涂胶量和模压速度的配合,一般模压速度为30~50m/min。

  3.真空镀铝
  模压镭射图案完成后,要想实现金属效果,还需在制作好的镭射图案上喷镀一层金属箔。该过程采用真空镀铝机实现,将不同的金属丝通过强电流在真空容器中雾化,喷涂覆盖在压好的镭射膜上,可完成镀铝、镀铬、镀镍、镀铜、镀铁等。根据金属材料的不同,可以制造出哑光素面、亮光镜面等效果。具体采用哪种真空喷镀效果,应根据设计要求选择。如只需保持透明镭射效果,就采用镀硫化锌,对图案起到保护作用即可。

  4.镭射膜裱纸
  猫眼镭射膜裱纸工序采用传统的裱纸机进行,该过程应选择合适的胶水,控制好裱纸速度和压力,使产品平整、无汽泡和不起皱,符合印刷要求即可。

  5.分切平张

  猫眼镭射纸裱好后为卷筒状,切平张需分两步进行。第一步,调节好分卷机上的分卷刀,将追踪电眼对镭射膜上预先做好的直条识别色标进行追踪后,由左右两边进行分卷直线裁切;第二步,利用平张分切机对分好卷的猫眼镭射纸进行分切。

  需要注意的是,由于镭射纸上的识别色标是模压形成的半透明磨砂色标,与印刷色标有些不同。因此,镭射纸分切机电眼必须采用能够识别这种识别色标的识别器,只要将传统分切机电眼进行更换或改装即可。同时,定位标准应确保后工序的准确套印。
